燈具：升降式高桿燈

高度：40米

設計公司：陜西蘭光戶外照明有限公司

生產公司：陜西蘭光戶外照明有限公司

施工公司：陜西蘭光戶外照明有限公司

01. 項目介紹

基本信息

燈具由燈桿燈盤，升降系統，配電系統，基礎，避雷裝置等組成。外觀以功能型為主，整體造型美觀、大方。操作方便，易于維修。

模型效果

模型效果圖

02. 高桿燈參數

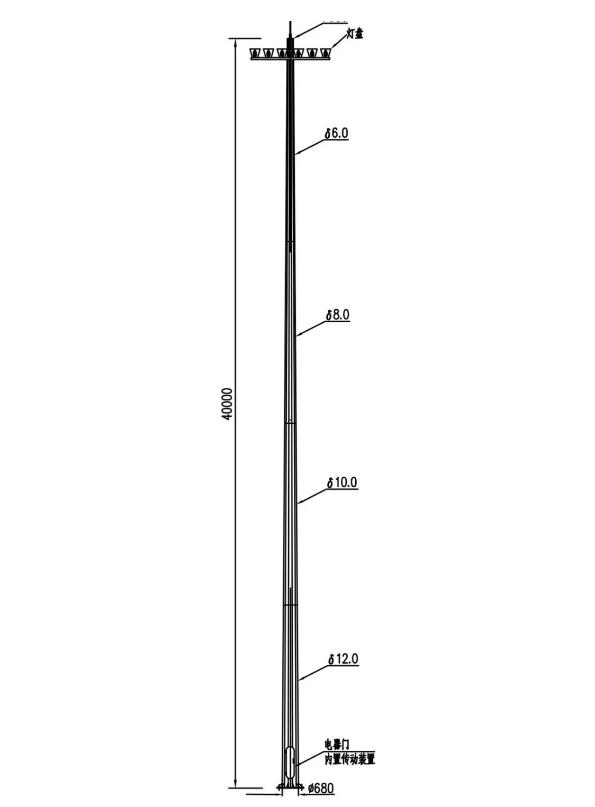

CAD立面圖

燈桿技術要求:

1.燈桿為優質Q235鋼材經模壓成型插接式十二邊棱錐桿，熱鍍鋅防腐處理,鋅層厚不低于85微米。表面噴塑為白色，燈桿分四節，厚度6/8/10/12。

2.燈盤為框架式，外邊框采用矩管Q235，燈盤直徑為3米，外邊框炬管寬40*高80，厚度為3，內輔筋矩管為寬40*高60，厚度為3。燈盤造型頂帽直徑為750，高度為500，厚度為2.0。鋅層厚不低于85微米，表面噴塑為白色。

3.高桿燈頂部配設避雷針，所有連接部件為不銹鋼螺栓負載能力1000公斤。

4.升降機配電系統元件為施耐德電氣，燈桿內配主線纜16*2.5m2兩根。

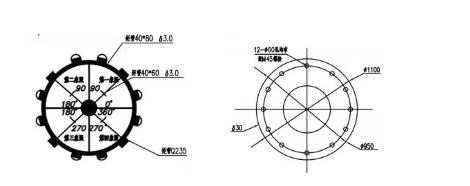

燈盤俯視平面圖                                   底部法蘭平面圖

燈具技術要求:

1.外形參考大樣圖，壓鑄鋁外殼，防護等級：IP65.

2.LED光源，燈具系統效率大于120lm/W，色溫5500

± 200K，顯色指數Ra>70，燈具使用壽命大于5萬小時。

3.功率因數大于0.9。

4.系統總功耗：9x960W。

5.品牌：亞明

芯片：歐司朗

03. 施工與安裝

高桿燈安裝事項:

A、安裝前

1、確定構件完整性和規格參數，與施工圖紙是否相符。升降繩索是否正常，吊車起吊能力是否足夠。

2、根據圖紙上提供的大和小套接長度，在桿體對接口做上1m標記 ( 用以知道對接系數，核對是否安全）供套接時使用。

B、安裝時

1、為了使安裝方便，可能需要潤滑配合面。（但由于燈桿立起自身力向下，時間越長，連接處越緊，在安裝方便時也可不進行潤滑 ）注意不得使用潤滑油、以防漏出并污染桿體。

2、套接時要在兩端加力，便于從上往下的縫隙套緊，以防豎起燈桿變彎，起吊過程中脫節造成不安全問題。

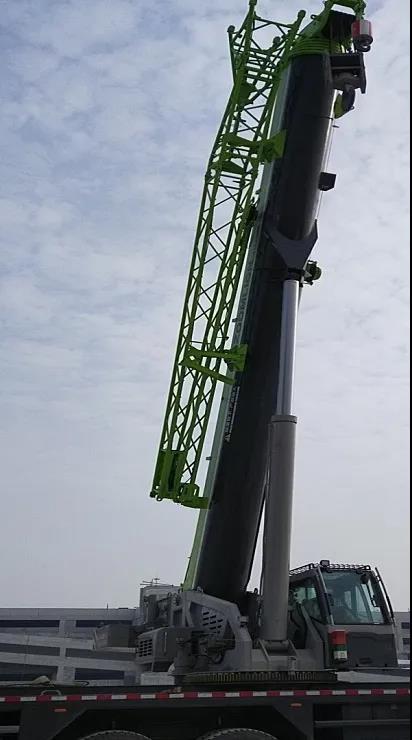

1、燈具起吊定位后，施工人員校準高桿燈，調試并把燈盤放平、裝好燈具、把燈盤升降到燈桿頂部 ，進行接線、亮燈工作。電工負責供電線路的檢查、送配電工作，雜工負責整理施工現場。

2、燈具調試完畢，正常亮燈后，技術人員將高桿燈所有技術資料移交給甲方指定的專業人士，進行驗收工作。

04. 現場效果

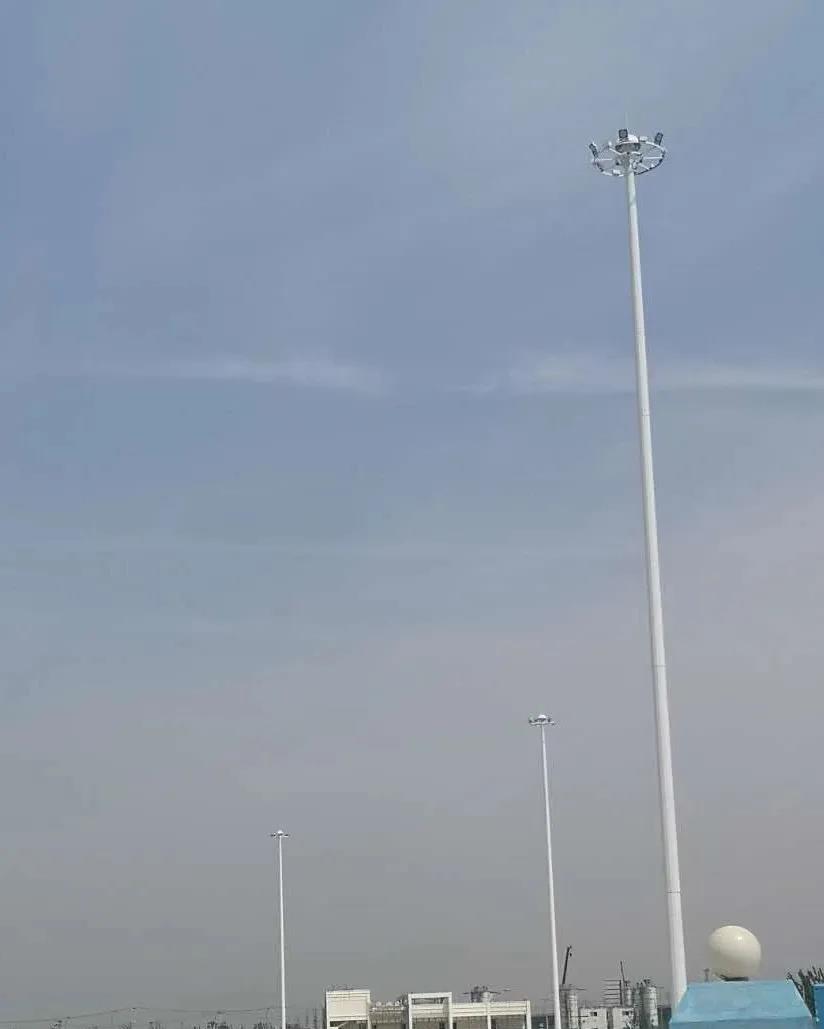

現場實景

整理丨陜西蘭光戶外照明有限公司 圖文丨陜西蘭光戶外照明有限公司
